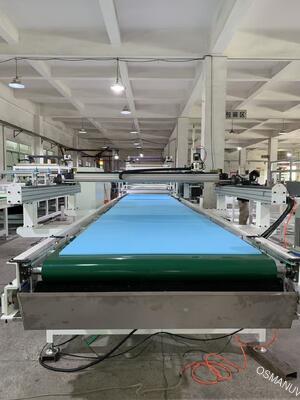

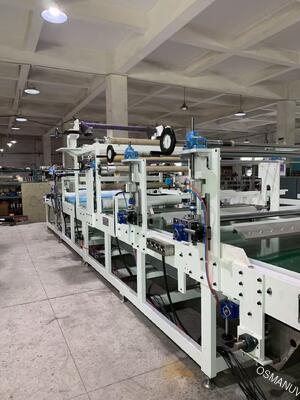

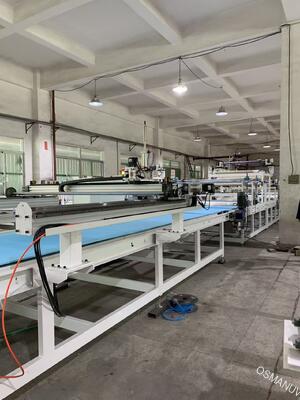

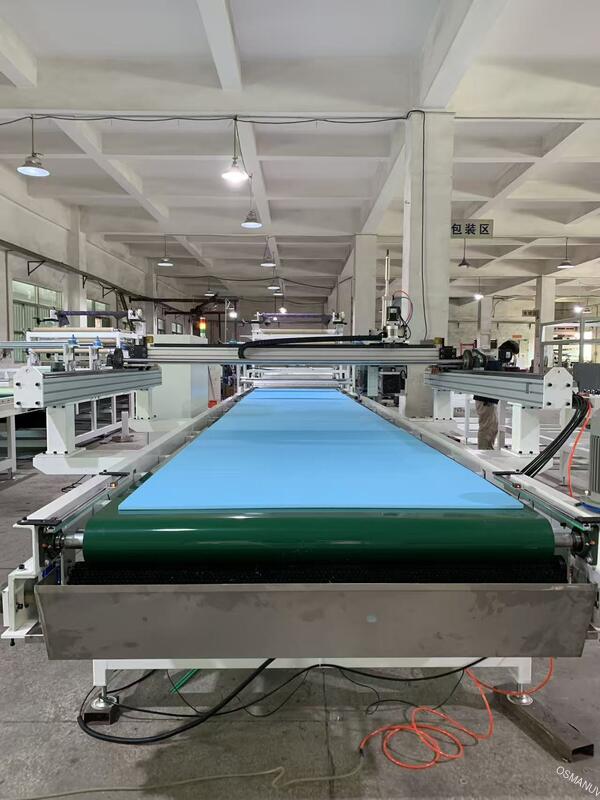

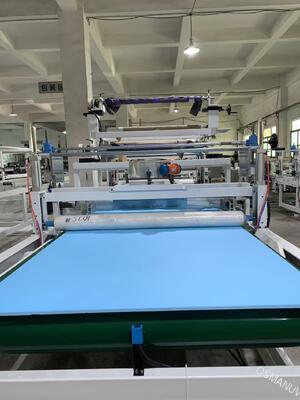

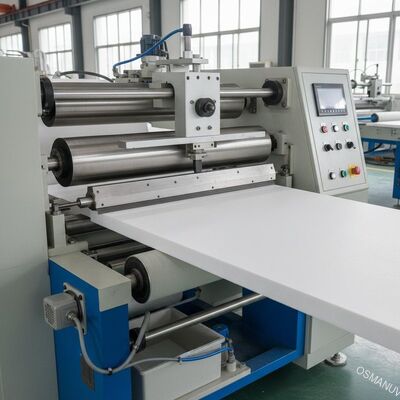

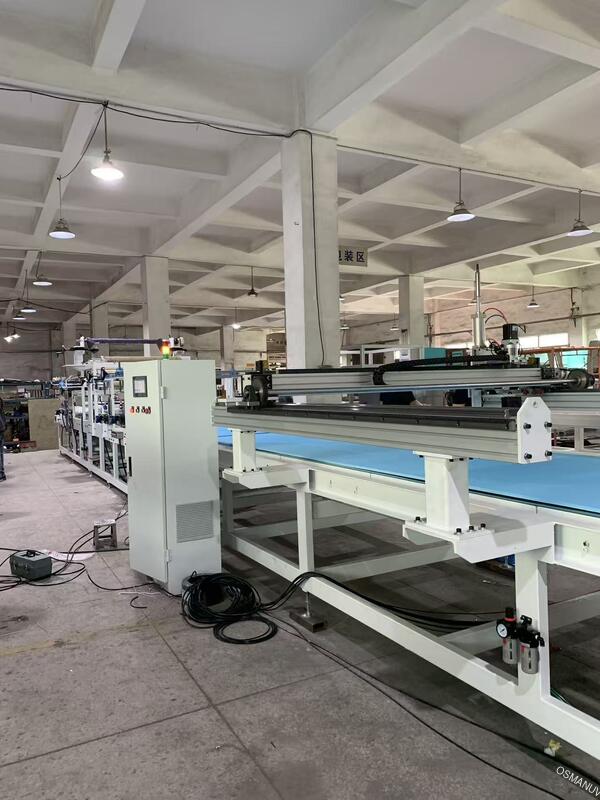

خط پوشش چاقو فوق رول با دقت بالا برای سطح سطح و صاف کردن تخته های فوم XPS
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | OSMANUV |
| گواهی: | ISO9001 |
| شماره مدل: | OSM-GT-800 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 40 ~ 40 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | مذاکره |
|
اطلاعات تکمیلی |
|||
| سیستم کنترل: | کنترل PLC با صفحه نمایش لمسی | سرعت خط تولید: | 0-10 متر در دقیقه |
|---|---|---|---|
| عرض پوشش حداکثر: | 600 میلی متر | نوع پوشش: | پوشش قراضه |
| ضخامت پردازش: | 3-80 میلی متر | ابعاد ماشین: | طول 4000 میلی متر x عرض 1500 میلی متر x ارتفاع 1800 میلی متر |
| محدوده ضخامت پوشش: | 1 تا 100 میکرون | ابعاد کلی: | 3000 میلی متر طول × 1500 میلی متر عرض × 1400 میلی متر ارتفاع |
| برجسته کردن: | ماشین پوشش پنل فوم XPS,خط پوشش چاقو روی رول,دستگاه پوشش پرده با دقت بالا,knife-over-roll coating line,high-precision curtain coating machine |
||
توضیحات محصول
خط طلاء دقيق بسكين فوق بكرة لتسوية وتنعيم سطح ألواح الرغوة XPS
1. تكوين خط الإنتاج
يتكون خط الطلاء المتكامل الكامل من الوحدات التالية:
| وحدة | وصف |
|---|---|
| 1. ناقل تغذية تلقائي | ناقل بكرة أو حزام مع أدلة جانبية لتحديد موضع لوح XPS بدقة. |
| 2. وحدة معالجة السطح المسبقة (اختياري) | معالج كورونا أو بلازما أو لهب لزيادة طاقة السطح لتحسين التصاق الطلاء. |
| 3. محطة طلاء بسكين فوق بكرة | مجموعة شفرة كاشطة دقيقة مع فجوة قابلة للتعديل وبكرة دعم عالية الدقة. |
| 4. نظام إمداد مواد الطلاء | نظام مضخة ودوران مع تحكم في اللزوجة والترشيح. |
| 5. قسم ناقل التسوية والتجفيف | نفق تجفيف متعدد المناطق بالهواء الساخن أو الأشعة تحت الحمراء للمعالجة السريعة. |
| 6. منطقة التبريد | تبريد بالهواء المحيط القسري لتثبيت اللوح المطلي. |
| 7. وحدة تكديس/تفريغ تلقائية | مكدس يعمل بالهواء المضغوط أو بمحرك سيرفو للألواح النهائية. |
| 8. خزانة تحكم مركزية مع واجهة إنسان وآلة (HMI) | نظام قائم على PLC مع شاشة تعمل باللمس لضبط المعلمات وتخزين الوصفات والمراقبة في الوقت الفعلي. |
2. وصف المنتج
تم تصميم خط الطلاء الدقيق بسكين فوق بكرة الخاص بنا خصيصًا لتطبيق طلاءات أسمنتية أو بوليمرية أو أكريليك موحدة على ألواح الرغوة XPS. باستخدام شفرة كاشطة صلبة موضوعة بدقة فوق بكرة دعم مصقولة بدقة، تضمن الآلة سمك طلاء متسق بشكل استثنائي عبر عرض اللوح بالكامل. يملأ النظام بفعالية مسام السطح، ويخفي نسيج الرغوة، وينشئ قاعدة ناعمة ومستوية تمامًا لأنظمة التشطيب العازلة الخارجية (EIFS) أو الملاط الزخرفي أو الطبقات الواقية. مع سرعة خط قابلة للتعديل وسمك طلاء، فإنه يوفر جودة سطح فائقة وتوفيرًا في المواد.
3. المعلمات الفنية (تنسيق جدول)
| الفئة | المعلمة | المواصفات / الوصف |
|---|---|---|
| أبعاد قطعة العمل | الحد الأقصى لعرض اللوح | قابل للتخصيص (قياسي: 600 مم، 1200 مم، 1350 مم) |
| طول اللوح | غير محدود (عملية مستمرة) | |
| نطاق سمك اللوح | 10 - 200 مم (فجوة بكرة قابلة للتعديل) | |
| معلمات الطلاء | طريقة الطلاء | سكين فوق بكرة (شفرة كاشطة) |
| سمك الطلاء (رطب) | قابل للتخصيص من 0.5 مم إلى 10 مم (تعديل بدون خطوات عبر ميكرومتر) | |
| تفاوت سمك الطلاء | ± 0.1 مم عبر العرض بالكامل | |
| لزوجة مادة الطلاء | مناسب للزوجة المنخفضة إلى العالية (100 - 100,000 سنتيمتر مكعب) | |
| المواصفات الميكانيكية | مادة الشفرة | فولاذ مقاوم للصدأ مقوى أو طرف كربيد التنجستن (اختياري) |
| قطر بكرة الدعم | Ø200 - Ø300 مم، مصقول بدقة، مطلي بالكروم | |
| سرعة الناقل | 1 - 20 م/دقيقة (يتم التحكم فيها بواسطة عاكس التردد) | |
| قسم التجفيف | طريقة التجفيف | دوران الهواء الساخن (تسخين بالغاز أو الكهرباء) |
| نطاق درجة حرارة التجفيف | محيط - 150 درجة مئوية (تحكم في المنطقة) | |
| طول النفق | قابل للتخصيص (قياسي: 6 م، 8 م، 12 م) | |
| الخدمات والمرافق | مزود الطاقة | 380 فولت / 415 فولت، ثلاثي الطور، 50/60 هرتز (قابل للتخصيص) |
| الهواء المضغوط | 6-8 بار، جاف ونظيف | |
| ميزات السلامة | إيقاف الطوارئ، حماية الحمل الزائد، حواجز السلامة | |
| التحكم | واجهة إنسان وآلة (HMI) | شاشة لمس ملونة مقاس 7 بوصة أو 10 بوصة، تخزين الوصفات، تسجيل البيانات |
4. التطبيق
-
ألواح العزل للجدران الخارجية (EIFS) - تطبيق طبقة أساسية أو ملاط لاصق على XPS.
-
ألواح XPS الزخرفية - طلاء بملاط أكريليك ملون أو تشطيبات ذات ملمس.
-
مكونات الرغوة الصناعية - إضافة طلاءات مضادة للكهرباء الساكنة أو مقاومة للحريق أو واقية.
-
طبقة سفلية للأرضيات - تنعيم سطح ألواح التدفئة تحت الأرضية XPS.
-
ألواح عزل الأسقف - تطبيق طبقات علوية مقاومة للعوامل الجوية.
5. التخصيص
هذا الخط الطلاء قابل للتخصيص بدرجة عالية لمطابقة مواصفات منتجك ومتطلبات الإنتاج الدقيقة:
-
عرض اللوح والأدوات - يمكن تخصيص عرض الطلاء من 300 مم إلى 2400 مم؛ حوامل الشفرات والسدود الجانبية مصممة خصيصًا.
-
نطاق سمك الطلاء - يمكن تخصيص آلية فجوة الشفرة الكاشطة لأفلام رطبة رفيعة جدًا (0.2 مم) أو سميكة (تصل إلى 15 مم).
-
نوع الشفرة - تشمل الخيارات شفرة فولاذية مرنة، شفرة صلبة ذات حافة مربعة، أو نظام كاشطة قابل للتعديل بشفرتين.
-
تكوين نفق التجفيف - يمكن تخصيص الطول وعدد المناطق وطريقة التسخين (غاز/كهرباء/بخار) وقسم التبريد.
-
التكامل - يمكن تخصيصه للاتصال بخطوط بثق XPS السابقة أو معدات القطع/التعبئة اللاحقة.
-
إمداد المواد - نظام تغذية تلقائي مع محرض، مضخة تروس، أو مضخة لولبية بناءً على لزوجة الطلاء.
6. الميزات الرئيسية
-
جودة سطح فائقة - الشفرة الكاشطة الصلبة وبكرة الدعم الدقيقة تلغي العلامات والخطوط وفقاعات الهواء، مما يوفر طلاءً مسطحًا تمامًا.
-
قابلية تعديل سمك واسعة - تسمح فجوة الشفرة التي يتم التحكم فيها بالميكرومتر بتغيير فوري لسمك الطلاء دون استبدال الأدوات.
-
كفاءة مواد عالية - طلاء السكين فوق البكرة يهدر القليل من المواد مقارنة بالطلاء بالرش أو الستارة، مما يوفر التكاليف.
-
بناء صناعي قوي - إطار فولاذي شديد التحمل، أسطح مقاومة للتآكل، مصمم للتشغيل على مدار الساعة طوال أيام الأسبوع.
-
سهولة التنظيف والصيانة - مجموعة الشفرة سريعة الفك وحوض الطلاء الذي يمكن الوصول إليه يبسط تغيير اللون أو المواد.
-
تجفيف موفر للطاقة - إعادة تدوير الهواء الساخن متعدد المناطق تقلل من استهلاك الطاقة (متوفر مع خيار استعادة الحرارة).
7. الدعم والخدمات
-
هندسة ما قبل البيع - تصميم تخطيط مجاني، محاكاة الخط، واختبار جدوى الطلاء.
-
التركيب والتشغيل - إعداد في الموقع وضبط دقيق بواسطة مهندسينا الكبار (أو توجيه عن بعد للمناطق الخارجية).
-
التدريب - تدريب شامل للمشغلين وموظفي الصيانة.
-
الضمان - 18 شهرًا على الماكينة الرئيسية، 12 شهرًا على الأجزاء الكهربائية.
-
الدعم بعد البيع - استشارات فنية مدى الحياة، توريد قطع الغيار، وتشخيص عن بعد عبر مكالمة فيديو.
8. التعبئة والشحن
-
التعبئة - يتم تفكيك كل وحدة، وتغليفها بزيت مضاد للصدأ، وختمها بفيلم مطاطي، وتعبئتها في صناديق خشبية رقائقية بدرجة تصدير مع حماية من الرغوة.
-
التوسيم - يتم تحديد علامات الشحن، ونقاط الرفع، وملصقات الهشاشة بوضوح.
-
الشحن - يتم الشحن عن طريق الشحن البحري (شروط FOB، CIF، EXW) أو الشحن الجوي للطلبات العاجلة. يتم توفير وثائق جمركية كاملة (فاتورة تجارية، قائمة تعبئة، بوليصة شحن).
-
وقت التسليم - النماذج القياسية المخصصة: 10-12 أسبوعًا بعد تأكيد الطلب.
9. الأسئلة الشائعة
س 1: ما هي أنواع مواد الطلاء التي يمكن لهذا الخط تطبيقها على XPS؟
ج: يعمل بشكل مثالي مع ملاط الأسمنت (طبقة أساس EIFS)، والملاط الأكريليكي، والمواد اللاصقة المعدلة بالبوليمر، والجص القائم على الجبس، وحتى الدهانات المقاومة للهب. نطاق لزوجة المواد واسع، ويمكن تخصيص نظام المضخة وفقًا لذلك.
س 2: هل يتلف الخط سطح رغوة XPS الناعم؟
ج: لا. بكرة الدعم ناعمة (مغطاة بالمطاط أو البولي يوريثين) لحماية الرغوة، بينما تلامس الشفرة الكاشطة معجون الطلاء فقط. يحتوي دعم الناقل أيضًا على نقاط اتصال بضغط منخفض.
س 3: كيف تضمن سمك طلاء متسقًا عبر عرض اللوح بالكامل؟
ج: تضمن بكرة الدعم المصقولة بدقة، جنبًا إلى جنب مع حامل الشفرة الصلب والتعديل بالميكرومتر عند كلا الطرفين، تسطيحًا خطيًا للشفرة في حدود ± 0.05 مم عبر العرض الكامل. يعوض تعويض تآكل الشفرة التلقائي (اختياري) الاتساق بشكل أكبر.
س 4: هل يمكن لهذه الآلة تطبيق طبقتين (مثل طبقة أساس + طبقة علوية) في تمريرة واحدة؟
ج: يمكن تخصيص تكوين مزدوج الرأس (محطتي كشط) لتطبيق طبقة ثانية فورًا بعد مرحلة التجفيف الأولى أو شبه التجفيف، مما يوفر المساحة ووقت المناولة.
س 5: ما هو وقت التجفيف النموذجي لطلاء أسمنتي بسمك 3 مم على XPS؟
ج: عند 80 درجة مئوية مع دوران الهواء القسري، يستغرق التجفيف حوالي 10-15 دقيقة اعتمادًا على محتوى الرطوبة. يمكن تخصيص طول نفق التجفيف لدينا لمطابقة سرعة الخط المطلوبة.
س 6: هل تقدمون تجربة طلاء عينة؟
ج: نعم. أرسل لنا ألواح XPS ومادة الطلاء الخاصة بك، وسنجري تجارب في منشأة المختبر لدينا. سنقدم عينات مطلية، ومعلمات عملية محسّنة، وتقرير فيديو.
