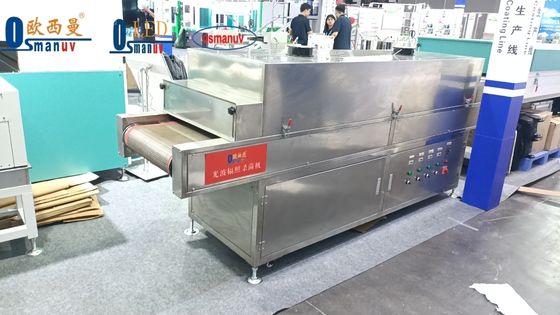

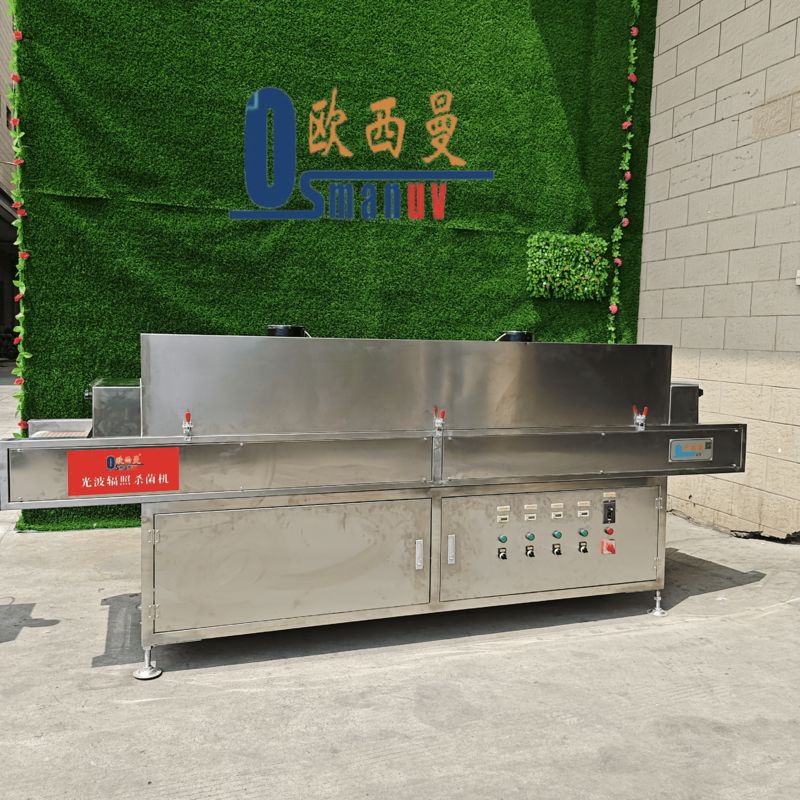

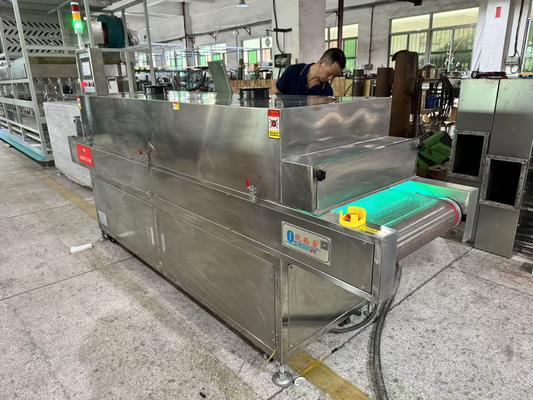

ماژول تعقیم UV-C ماژولار نصب شده بر روی کانویر برای خطوط بسته بندی شفاف مواد غذایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | OSMANUV |
| گواهی: | ISO9001 |
| شماره مدل: | OSM-SJ-800 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 40 ~ 40 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | مذاکره |
|
اطلاعات تکمیلی |
|||
| گارانتی: | 1 سال | طول موج: | 365 نانومتر |
|---|---|---|---|
| راه خشک کردن: | اشعه ماوراء بنفش - قابل درمان است | ویژگی: | صرفه جویی در انرژی |
| لامپ لایف: | 8000 ساعت | قطر لاستیک: | 200 میلی متر |
| حالت کنترل: | تایمر دیجیتال | سیستم خنک کننده: | خنک کننده فن داخلی |
| برجسته کردن: | ماژول تعقیم ماژول UV-C,ماشین تابش UV نصب شده بر روی کانویر,ضدعفونی کننده UV-C برای بسته بندی مواد غذایی |
||
توضیحات محصول
ماژول تعقیم UV-C ماژولار نصب شده بر روی کانویر برای خطوط بسته بندی شفاف مواد غذایی
خلاصه ی محصول
ماژول تعقيم UV-C ماژول تعقيم UV-C ماژول تعقيم UV-C ماژول تعقيم UV-C ماژول تعقيم UV-C ماژول تعقيم UV-C ماژول تعقيم UV-C ماژول تعقيم UV-C ماژول تعقيم UV-C ماژول تعقيم UV-C ماژول تعقيم UV-C ماژول تعقيمراه حل ضدعفونی کننده UV که فضای کمتری دارد و به طور خاص برای خطوط بسته بندی که فضای فیزیکی محدود است اما کنترل میکروبی روی سطوح شفاف بسته بندی مورد نیاز است، توسعه یافته است..
ترکیب خط تولید
- محفظه لامپ ماژولار UV:سر لامپ مستقل، با بولت ساخته شده از فولاد ضد زنگ 304 با پوشش داخلی منعکس کننده بالا
- قاب نصب قابل تنظیم ارتفاع:داربست های فولادی ضد زنگ یا براکت های نصب جانبی برای قرار دادن بالا، کنار یا زیر کانویر
- کارتریج لامپ UV-C سریع:سیستم جایگزینی لامپ بدون ابزار با کف کوارتز و بازتاب دهنده از پیش تراز شده

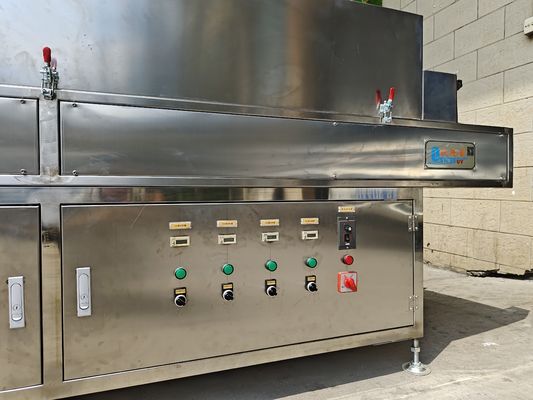

- جعبه کنترل خارجی:محفظه جداگانه IP65 با بالاست های الکترونیکی، PLC، HMI صفحه لمسی و کنترل کننده قفل ایمنی
- سیستم نصب کانویر جذب شوک:سیستم چسب قابل تنظیم برای اتصال به ریل های جانبی کانویر موجود بدون تغییر کانویر اصلی
- پرده های نور ایمنی (اختیاری):محافظت از محیط IR برای خاموش کردن به طور خودکار خروجی UV هنگام نزدیک شدن اپراتورها
- رابط راه اندازی و توقف از راه دور:اتصالات تماس خشک برای ادغام با سیستم های کنترل خط موجود
- بازوی نصب HMI فشرده:براکت بازوی تکان دهنده برای موقعیت رابط کاربری در ارتفاع کار مناسب
مشخصات فنی
| پارامتر | مشخصات / توضیحات | گزینه سفارشی سازی |
|---|---|---|
| نامگذاری مدل | سری OSM-UV-MOD (به طور کامل قابل تنظیم) | ✓ |
| نوع ماژول | واحد بانک، دو بانک یا چند بانک (بالا، پایین، سمت یا ترکیب) | ✓ |
| عرض پوشش موثر در هر ماژول | 200-800 میلی متر (ماژولار؛ ماژول های چندگانه در کنار هم برای کانویر های گسترده تر) | ✓ |
| قابلیتی برای تنظیم فاصله ارتفاع | 50 تا 300 میلی متر (مکانیزم پیچ تنظیم سریع) | ✓ |
| تعداد لامپ های UV-C در هر ماژول | ۱-۴ لامپ (استانداردی ۱-۲ لامپ در هر بانک) | ✓ |
| منبع نور UV | لامپ جیوه ای با فشار پایین (253.7nm) -- FDA 21 CFR 179.39 سازگار؛ آرایه UVC-LED اختیاری (265nm/277nm) | ✓ |
| خروجی UV-C در هر لامپ | 36 - 72 W UV-C (ریزه) ؛ 1 - 5 W در هر تراشه LED (UVC-LED) | ✓ |
| دوز UV در سطح محصول | 0 - 150+ mJ/cm2 (قابل تنظیم از طریق ارتفاع لامپ + قدرت + سرعت ناقل) | ... |
| سازگاری سرعت کانویر | 0 - 25 m/min (ادغام سنسور سرعت برای کنترل دوز در هر سرعت) | ✓ |
| کاهش میکروب ها | 3 - 5 log (99.9٪ - 99.999٪) در هر ماژول (ماژول های متعدد در سری برای کاهش بیشتر) | ✓ |
| طول عمر لامپ | 9،000 - 16000 ساعت (ریزه) ؛ >20000 ساعت (UVC-LED) | ... |
| روش خنک کننده | محرک غیرفعال + هوای اجباری (فانتین یکپارچه) | ✓ |
| منبع برق | 110 ولت / 220 ولت / 400 ولت، 50 هرتز/60 هرتز (تعداد کارخانه ای) | ✓ |
| قدرت نصب شده در هر ماژول | 0.5 - 3.0 kW (با توجه به تعداد لامپ ها و نوع آنها) | ✓ |
| ویژگی های ایمنی | قفل ایمنی، تشخیص خرابی لامپ، پرده های نوری اختیاری | ✓ |
| مواد محفظه | فولاد ضد زنگ 304 (استانداردی) ؛ 316L (برای محیط های خوردگی / شستن) | ✓ |
| حفاظت از نفوذ (درجه بندی IP) | IP65 (دفتر کنترل) ، IP66 (بدن لامپ) -- IP69K گزینه شستن | ✓ |
| سیستم کنترل | مایکرو PLC با HMI رنگ 7 "، ذخیره سازی دستور العمل، ثبت اطلاعات | ✓ |
| نوع نصب | بستن یا پیچ زدن به ریل های جانبی کانویر موجود؛ هیچ گونه تغییر کانویر مورد نیاز نیست | ✓ |
| ابعاد ماژول (L × W × H) | قابل سفارشی سازی؛ ماژول معمولی یک بانک: 600 × 300 × 150 میلی متر | ✓ |
| گواهینامه | گواهینامه CE، مطابقت با FDA 21 CFR 179.39 (اختیاری UL) | ✓ |
درخواست ها
ایده آل برای ارتقاء قابلیت استریلیزه UV به خطوط بسته بندی موجود بدون سرمایه گذاری سرمایه ای بزرگ:
- خطوط پر کردن فنجان و سینی شیر:نصب مستقیماً بر روی فنجان یا کانویر سینی برای استریلیزه کردن داخل فنجان / سینی قبل از پر کردن ماست، پودینگ، پنیر یا خامه ترش.
- بطری نوشیدنی و خطوط کف:نصب روی بطری شستشو، سرپوش، یا سرپوش کپسول برای استریلیزه کردن گردن بطری و بسته شدن قبل از بسته شدن.
- خطوط سینی های غذای آماده:ماژول های تک یا دوگانه بر روی کانویر سینی برای استریلیزه کردن حفره های سینی مایکروویو قبل از قرار دادن وعده های آماده سرد یا منجمد.
- محصولات تازه:نصب بالا بر روی ناقل شاخص قشنگ برای استریلیزه کردن پنات های توت و سینی های تهویه شده قبل از پر کردن توت، گوجه فرنگی گیلاس یا سایر محصولات تازه.
- خطوط سینی گوشت و مرغ:تعقیم سینی های فوم یا پلاستیکی قبل از قرار دادن گوشت تازه، مرغ یا غذاهای دریایی.
- خط های دواسازی پفک:تعقیم پیش از پر کردن حفره های لیوان قرص و سطوح پوشش ورق بدون تولید گرما یا رطوبت.
- خطوط بسته جریان و کیسه:تعقیم سطح فیلم قبل از شکل گیری یا پس از بسته بندی برای از بین بردن آلودگی خارجی روی سطوح کیسه آماده مصرف.
- خطوط بسته بندی نانوایی:پیشگیری از قالب در کیسه های نان، سینی های کوکی و بسته های جریان کریکر از طریق درمان UV قبل از تماس با محصول.
گزینه های سفارشی سازی
سیستم تعقیم ماژولار UVبسیار قابل سفارشی سازیبرای ابعاد بسته بندی خاص، سرعت خط، فضای نصب موجود و محدودیت های بودجه.
- پیکربندی ماژول:انتخاب از بین یک بانک (فقط بالا یا پایین) ، دو بانک (بالا + پایین برای درمان دو طرفه) ، L-shaped (بالا + سمت) ، یا مجموعه های چند ماژول برای پوشش کامل 360 °.
- عرض موثر:هر ماژول 200-800 میلی متر را پوشش می دهد. برای کانویرهای گسترده تر، ماژول های متعدد می توانند در کنار هم نصب شوند یا به صورت مرحله ای برای دستیابی به پوشش عرض کامل بدون شکاف نصب شوند.
- روش نصب:چسبیدن به ریل های جانبی موجود (بدون تغییر کانویر) ، بولت کردن به قاب کانویر برای اتصال دائمی تر، تعلیق فوقانی از ساختار تاسیسات برای کانویر های بالا،یا پایه ی کف قابل حمل با رول های قفل برای کاربردهای موقت یا متحرک.
- نوع لامپ:لامپ های جیوه ای (الگامی استاندارد با هزینه پایین یا با عملکرد بالا) یا UVC-LED (بدون جیوه، بلافاصله روشن، عمر طولانی تر، هزینه اولیه بالاتر).گزینه لامپ UV پالس در دسترس برای الزامات شدت اوج فوق العاده بالا.
- ویژگی های ایمنی:قفل و تنظیم مجدد دستی پایه؛ پرده های روشنایی پیشرفته با خاموش شدن خودکار در هنگام نزدیک شدن کاربر؛ اتصال از راه دور E-stop به سیستم ایمنی تاسیسات.
- سطح ادغام:مستقل (شروع / توقف اپراتور) با کنترل صفحه لمسی؛ PLC یکپارچه با شروع / توقف از راه دور و بازخورد وضعیت به کنترل کننده خط؛به طور کامل با ردیابی سرعت خط و تنظیم دوز بر اساس سرعت از طریق ورودی رمزگذاری شده.
- مواد محفظه:فولاد ضد زنگ 304 برای محیط های خشک استاندارد؛ 316L برای مناطق رطوبت بالا، نمک بالا یا شستشوی شیمیایی خوردنی.
- ولتاژ هاي خاص:در کارخانه تنظیم شده است تا با ولتاژ تاسیسات شما مطابقت داشته باشد (110V، 208V، 220V، 400V، 480V، 50Hz یا 60Hz) - بدون نیاز به ترانسفورماتور های بالا و پایین.
- قرار دادن جعبه کنترل:نصب روی دیوار (از فضای طبقه صرفه جویی می کند) ، پایه کف (وضع انعطاف پذیر) ، یا در کابینت کنترل موجود ادغام شده است.
- تمدید تونل ضد نور:اضافه کردن پرده های نور ورودی / خروجی یا تونل های باز کننده برای برنامه های حمل کننده باز که محصور شدن کامل امکان پذیر نیست.
ویژگی های کلیدی
- نصب بولت، بدون تغییر در کانویر:براکت های نصب کلیمپ در کمتر از یک ساعت به ریل های جانبی کانویر موجود متصل می شوند، بدون نیاز به حفاری، جوش و یا تغییر دائمی کانویر.
- طراحی جمع و جور و صرفه جویی در فضا:ماژول صفر فضای کف اضافی را فراتر از کانویر موجود اشغال می کند. جعبه کنترل می تواند به دیوار نصب شود، راه های پیاده رو را پاک و طرح کارخانه را بدون تغییر نگه دارد.
- تغییر سریع لامپ بدون ابزار:نگهدارنده لامپ با نوع کارتریج ثبت شده اجازه می دهد که لامپ در کمتر از 90 ثانیه بدون ابزار جایگزین شود.
- موقعیت ارتفاع قابل تنظیم:مکانیسم پیچ تنظیم سریع اجازه می دهد تا سر لامپ برای کنترل شدت UV در سطح محصول بالا یا پایین بیاید.
- بدون نیاز به موتور حمل کننده اضافی:نیازی به همگام سازی جداگانه یا محرک حمل کننده اضافی نیست - واحد به سادگی محصولات را در حال حرکت بر روی حمل کننده موجود با سرعت موجود درمان می کند.
- با اضافه کردن ماژول ها مقیاس پذیر:با یک ماژول شروع کنید و ماژول های اضافی را با افزایش حجم تولید یا خطوط بسته بندی جدید اضافه کنید.
- ضدعفونی کننده بدون مواد شیمیایی و بدون باقیمانده:پاک کننده های شیمیایی، هزینه های آنها و خطرات ذخیره سازی، مصرف آب و تصفیه فاضلاب را از بین می برد.
- فرآیند سرد، بدون آسیب گرما بسته بندی:درمان غیر حرارتی بر روی مواد بسته بندی حساس به گرما از جمله فیلم های نازک، سینی های فوم و کاغذ پوشانده تأثیر نمی گذارد.
- FDA 21 CFR 179.39 مطابق:مطابقت با مقررات برای سطوح تماس مستقیم با مواد غذایی زمانی که قبل از پر کردن استفاده می شود.
- هزینه های نگهداری و عملیاتی کم:حداقل مصرف انرژی، عمر طولانی لامپ و بدون مواد مصرفی شیمیایی. هزینه های عملیاتی سالانه به طور معمول <1٪ از هزینه برنامه ضد عفونی کننده شیمیایی معادل است.
- مستقل از کنترل خط موجود:به عنوان یک سیستم ایمنی مستقل با HMI خود کار می کند یا با PLC خط موجود برای نظارت از راه دور و مدیریت دستور العمل ادغام می شود.
- ساخت و ساز استیل ضد زنگ:محفظه هاي فولاد ضد زنگ 304 با گيسکت هاي سيليكوني با سلول بسته، حفاظت از الکترونيک هاي داخلي از ورود رطوبت و گرد و غبارمحفظه لامپ با درجه IP66 مناسب برای محیط های شستن گیاهان مواد غذایی.
پشتیبانی و خدمات
- ارزیابی کنویر در محل و مطالعه امکان پذیر:تکنسین های ما به مرکز شما مراجعه می کنند تا کانویر را ارزیابی کنند، فاصله موجود را اندازه گیری کنند و بهترین محل قرار دادن ماژول را برای حداکثر کاهش میکروب تعیین کنند.
- نصب و راه اندازی:خدمات نصب کامل از جمله نصب براکت، اتصال الکتریکی، نصب قفل ایمنی و کالیبراسیون سیستم - به طور معمول در یک شیفت انجام می شود.
- آموزش کاربری و نگهداری:آموزش یک روزه در محل شامل تعویض لامپ، روش های تمیز کردن، آزمایش ایمنی قفل و تشخیص خطا.
- بررسی پیش از نصب ایمنی برق:بررسی الزامات تامین برق، یکپارچگی زمین گیری و سازگاری قفل ایمنی با سیستم های محافظت از ماشین موجود.
- پشتیبانی فنی از راه دور:تلفن، ایمیل و مشکل حل با کمک ویدیو با زمان پاسخ استاندارد 4 ساعت.
- برنامه های نگهداری پیشگیرانه:کالیبراسیون خروجی لامپ دو ساله یا سه ماهه، تمیز کردن کف کوارتز، آزمایش برق بالاست و بررسی سیستم محرک.
- در دسترس بودن قطعات:ارسال فوری لامپ های اصلی، دستکش های کوارتز، بالاست ها و سوئیچ های ایمنی.
- پشتیبانی اعتباربخشی:کمک به نقشه برداری دوز UV، مطالعات اعتباربخشی شاخص های زیستی و مستندات HACCP/FSMA.
بسته بندی و حمل
- بسته بندی:ماژول کامل بسته بندی شده در کارتونی پوشه شده با کف سفارشی؛ جعبه کنترل در کارتونی جداگانه محافظت شده از خوردگی؛ لامپ ها در لوله های محافظت شده از ضربه.همه بسته بندی شده برای صادرات در جعبه های دو دیواری کارتونی موج دار یا جعبه های پلائیوود.
- گزینه های حمل:حمل و نقل سریع در سراسر جهان (3 - 7 روز) ، حمل و نقل هوایی برای تحویل فوری، حمل و نقل دریایی (LCL / کانتینر) برای سفارشات خط کامل.
- زمان تحویل:14 - 21 روز برای پیکربندی های استاندارد تک ماژول؛ 21 - 35 روز برای ماژول های چندگانه یا سفارشی.
- گزینه های بندر بارگیری / حمل:دروازه به دروازه برای اکثر مناطق؛ حمل و نقل دریایی از بنادر بزرگ چین.
- مدارک:فاکتور تجاری، لیست بسته بندی، گواهی سازگاری CE، FDA 21 CFR 179.39 نامه سازگاری.
پرسش های مکرر
س: از کجا بدونم که این ماژول می تواند روی کانویر موجود من قرار بگیرد؟
A: تیم مهندسی برنامه های کاربردی ما ارزیابی رایگان را ارائه می دهد. ما فقط به سه اندازه گیری نیاز داریم: پهنای کمربند / فریم کانویر، فاصله ارتفاع بالای کانویر،و فاصله از ریل جانبی تا نزدیکترین مانعبرای نصب های پیچیده، ما بازدید از سایت یا اندازه گیری های پشتیبانی شده از ویدئو تماس را ارائه می دهیم.
س: آیا می توانم خودم ماژول را نصب کنم یا نصب حرفه ای لازم است؟
A: ماژول برای نصب ساده DIY برای پرسنل برق و تعمیرات واجد شرایط طراحی شده است. ما یک راهنمای نصب مرحله به مرحله را ارائه می دهیم.خدمات نصب پرداخت شده ما اطمینان از تأیید ایمنی کامل، نقشه برداری شدت UV و ادغام سیستم کنترل.
س: برای عرض کانویر من به چند ماژول لامپ نیاز دارم؟
A: هر ماژول 200-800 میلی متر عرض موثر را پوشش می دهد. برای یک کانویر 600 میلی متر، یک ماژول به طور معمول کافی است. برای کانویر های گسترده تر، چندین ماژول می توانند در کنار هم نصب شوند.بررسي امکان پذيري آزاد ما تعداد قطعي ماژول ها را مشخص خواهد کرد.
س: آیا نور UV به کمربند حمل کننده من آسیب می رساند؟
A: اکثر کمربندهای استاندارد (PVC، PU، شبکه فولاد ضد زنگ، پلاستیک ماژولار) دارای مقاومت UV-C بسیار بالایی هستند. با این حال، کمربندهای لاستیکی و برخی از کمربندهای تخصصی ممکن است از تخریب سطح رنج ببرند.ما به عنوان بخشی از ارزیابی قبل از نصب، سازگاری مواد کمربند را در نظر می گیریم و صفحات محافظ را برای کمربند های حساس فراهم می کنیم..
سوال: مدت بازپرداخت یک سیستم ماژولار UV در مقایسه با ضدعفونی کننده های شیمیایی چیست؟
A: ROI به طور معمول در 6-12 ماه به دلیل حذف فوری هزینه های خرید مواد شیمیایی، حذف ذخیره سازی مواد شیمیایی و الزامات رسیدگی به آنها به دست می آید.حذف هزینه های آب شستشو و تصفیه فاضلاب، و کاهش بازده محصولات مربوط به خرابی. هزینه سرمایه پایین سیستم ماژولار و حداقل هزینه نصب دوره های بازپرداخت را کاهش می دهد.
س: چراغ ها چقدر باید تعویض شوند؟
A: لامپ های آمالگامی با خروجی بالا به 12،000 تا 16،000 ساعت (3-4 سال کار مداوم در شیفت های روزانه 12 ساعت) می رسند. HMI ساعات باقی مانده عمر لامپ را نشان می دهد و یک یادآوری جایگزینی را ایجاد می کند.ما توصیه می کنیم که یک مجموعه کامل از لامپ های جایگزین را برای به حداقل رساندن زمان توقف برای تغییر لامپ ذخیره کنید.
