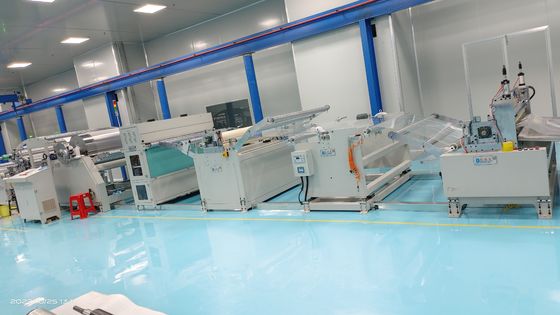

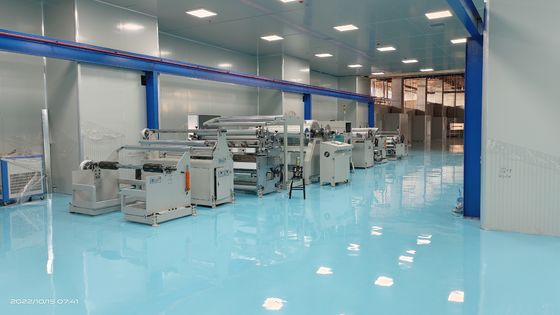

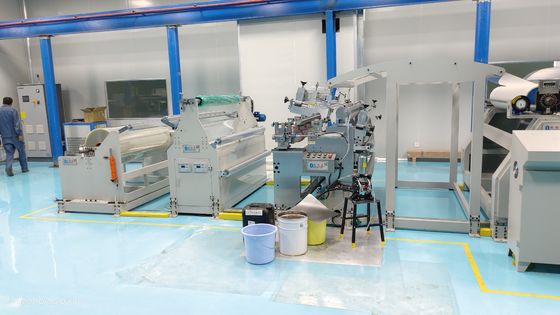

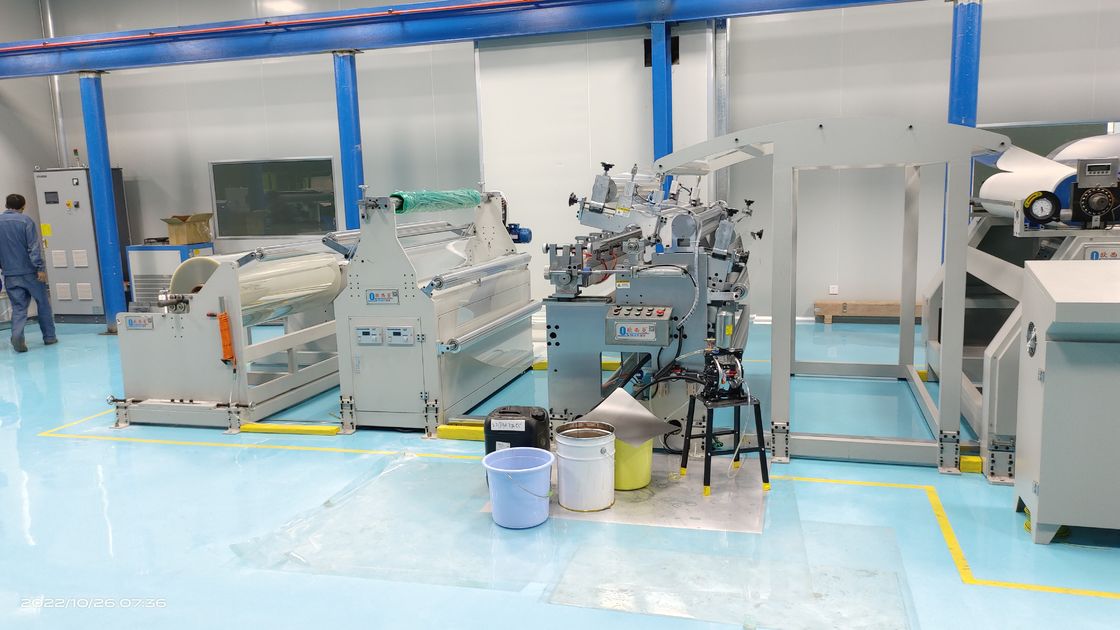

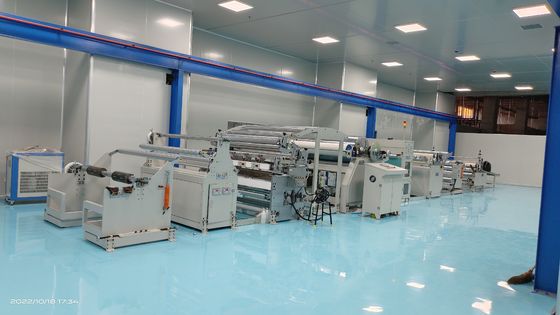

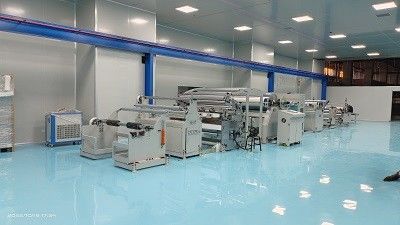

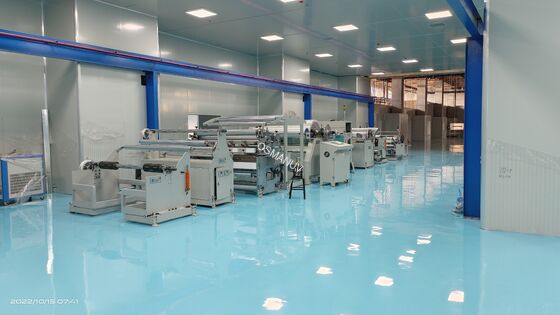

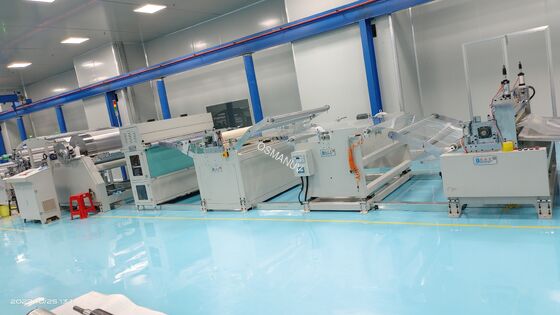

خط پوشش ژله ای با سرعت بالا برای پانل های خورشیدی پرووسکیت و تاندم
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | OSMANUV |
| گواهی: | ISO9001 |
| شماره مدل: | OSM-XFTB-600 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 40 ~ 40 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | مذاکره |
|
اطلاعات تکمیلی |
|||
| وضعیت: | جدید | عرض روکش: | 600 میلی متر |
|---|---|---|---|
| دستگاه چرخان: | با استفاده از چرخش 90 درجه الکتریکی | ولتاژ: | 220 ولت / 380 ولت |
| سرعت تغذیه: | 0-25 متر در دقیقه | Uvlamptype: | لامپ جیوه |
| میز کار: | شناور | نام محصول: | دستگاه پوشش اشعه ماوراء بنفش |
| برجسته کردن: | دستگاه پوشش UV برای پانل های خورشیدی پروسکایت,خط پوشش کنترل جوی قابل تنظیم,تجهیزات پوشش دای اسلات با سرعت بالا |
||
توضیحات محصول

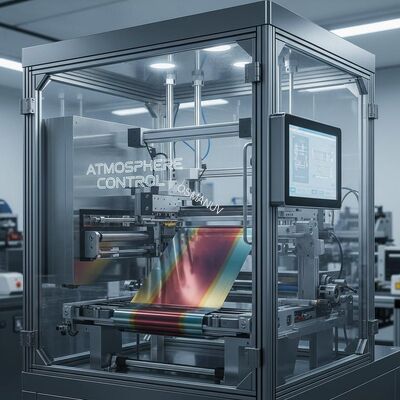

خط پوشش دای اسلات با سرعت بالا برای پانل های خورشیدی پروسکایت و پشت سر هم – کنترل جو کاملاً قابل تنظیم
ترکیب خط تولید
- تغذیه یکپارچه با جعبه دستکش (برای پوشش های حساس به رطوبت)
- تمیز کردن اولتراسونیک و درمان پلاسما
- سر پوشش دای اسلات با تثبیت شکاف فعال(بلبرینگ هوا اختیاری است)
- سیستم تحویل مایع چند کاناله (حداکثر 4 ماده)
- محفظه خشک کن با نیتروژن با جریان هوای یکنواخت
- ایستگاه بازپخت درون خطی (هت پلیت یا IR)
- بازرسی نوری ضخامت و یکنواختی
- مرتب سازی پانل خودکار (عبور/ شکست)
- سیستم کنترل مرکزی ایمن ESD
بررسی اجمالی محصول
این خط پوشش قالب شکافی با سرعت بالا برای بهینه سازی شده استفناوری های فتوولتائیک نسل بعدی(پروسکیت، PV آلی، سلول های پشت سر هم). کل مسیر پوشش تا خشک شدن را می توان در اتمسفر نیتروژن با O2/H2O < 1 ppm محصور کرد و از تخریب پیش سازهای حساس جلوگیری کرد.
دای شکاف دارای کنترل شکاف پیزو است که در میلی ثانیه به موجپذیری بستر پاسخ میدهد و فیلمهای فوقالعاده صاف را تضمین میکند (Rq < 5 نانومتر). این خط هم از شیشه های سخت و هم ورق های پلیمری انعطاف پذیر استفاده می کند. کاملسفارشی سازیبرای شکل قالب (مخروطی، محدب)، سازگاری با حلال و ادغام لایهبندی کپسوله در دسترس است.
مشخصات فنی
| پارامتر | ارزش (استاندارد) | محدوده قابل تنظیم |
|---|---|---|
| محیط زیست | محیط (کلاس 1000) | جعبه دستکش N2 (O2/H2O < 0.1ppm) |
| عرض بستر | 1200 میلی متر | 100 - 2400 میلی متر |
| سرعت پوشش | 0.5 - 10 متر در دقیقه | 0.1 - 25 متر در دقیقه (فوق العاده آهسته برای جوهرهای چسبناک) |
| دقت فیلم مرطوب | ± 0.5 میکرومتر (در هدف 10 میکرومتر) | ± 0.2 میکرومتر (با میرایی ارتعاش فعال) |
| مواد لبه قالب | کاربید تنگستن | DLC / روکش الماس / آلیاژ سفارشی |
| زمان تسویه پس از تغییر سرعت | < 2 ثانیه | < 0.5 ثانیه (با کنترل پیشخور) |
| حداکثر دما (پس از خشک شدن) | 200 درجه سانتی گراد | 400 درجه سانتیگراد (برای مرحله کریستالیزاسیون) |
| محدوده ویسکوزیته مایع | 1 - 2000 cP | 0.5 - 10000 cP (قالب و خط گرم شده) |
| توان عملیاتی | 40 پانل در ساعت (1.2×2.4 متر) | 10 - 120 پانل در ساعت |
| رابط داده | OPC UA، Modbus TCP | SECS/GEM، REST API |
برنامه های کاربردی
- پوشش لایه جاذب پروسکایت (جوهرهای مبتنی بر Pb/Sn)
- لایه انتقال سوراخ Spiro-OMeTAD یا PTAA
- لایه انتقال الکترون PCBM یا C60 برای OPV
- پوشش های هیبریدی اکسید رسانای شفاف (TCO).
گزینه های سفارشی سازی
سفارشی سازی نامحدود در دسترس است
ما هندسه قالب شکاف (مستقیم، مخروطی، بدون شیل یا چند لایه نوع اکستروژن همزمان)، محفظه محیطی (جعبه دستکش کامل یا محیط کوچک)، صفحه گرمایش/خنک کننده بستر، پمپ سرنگ (ظرفیت 10 میلیلیتر تا 20 لیتر) و نرمافزار را با زمانبندی موجود شما طراحی میکنیم. رنگ های سفارشی، آرم ها و تنظیمات ارگونومیک ارتفاع بدون هزینه اضافی در دسترس هستند.
ویژگی های کلیدی
- تثبیت شکاف فعال- خم شدن بستر را در زمان واقعی جبران می کند
- حجم مرده بسیار کم(<0.5 میلی لیتر) - ایده آل برای پیش سازهای پروسکایت گران قیمت
- کنترل خودکار منیسک- از ورود هوا در سرعت های بالا جلوگیری می کند
- در خط آنیل بخار حلالگزینه
- قابلیت ردیابی کامل داده ها- مطابق با 21 CFR قسمت 11 (در صورت درخواست)
پشتیبانی و خدمات
- 24 ماه گارانتی جامع
- نصب و اعتبارسنجی اتاق تمیز در محل
- پشتیبانی فرآیند رایگان به مدت 2 سال (از جمله انتقال فرمول)
- آموزش اپراتور واقعیت مجازی (VR).
- سر قالب قرض دهنده در حین تعمیر یا سفارشی سازی
بسته بندی و حمل و نقل
- بسته بندی:تمام قطعات حساس به اتمسفر دارای دو کیسه با پر کردن N2. دستگاه اصلی در جعبه تخته سه لا با نشانگر رطوبت
- حمل و نقل:OOG (خارج از اندازهگیری) برای مدلهای محصور در جعبه دستکش؛ استاندارد 40 فوت HC برای مدل های باز
- زمان هدایت:90 - 120 روز (پروژه های کاملا سفارشی)
سوالات متداول
آیا خط می تواند هر دو طرف پانل را به طور همزمان پوشش دهد؟
بله - ما یک ماژول "flip & coat" یا یک پیکربندی واقعی مخالف دو سر را ارائه می دهیم (هر دو کاملاً برای هماهنگ سازی سرعت قابل تنظیم هستند).
چگالی عیب معمولی برای پوشش پروسکایت چیست؟
در محیط اتاق تمیز + نیتروژن، عیوب > 50 میکرومتر کمتر از 5 در هر متر مربع است - میتوانیم با چرخههای تمیز کردن قالب سفارشیشده، موارد بیشتری را بهینه کنیم.
چه مدت طول می کشد تا از یک ماده پوششی به ماده دیگر تغییر کند؟
با پانل مایع اتصال سریع و دنباله پاکسازی یکپارچه ما، تغییر 15 دقیقه طول می کشد - قابل تنظیم به دستور تمیز کردن کاملاً خودکار.
آیا نسخه ای در اندازه پایلوت برای تحقیق و توسعه ارائه می دهید؟
کاملا. ما روکشهای رومیزی شکافی را برای زیرلایههای 300×300 میلیمتر با کنترلهای جوی یکسان سفارشی میکنیم - ایدهآل برای افزایش سطح تولید.
