سیستم پوشش 24 موضعی با بازیابی مواد هوشمند و نوزل چک سفارشی برای حداقل از دست دادن
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | OSMANUV |
| گواهی: | ISO9001 |
| شماره مدل: | مشخصات |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | بسته بندی چوب |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | مذاکره |
|
اطلاعات تکمیلی |
|||
| ضخامت کاغذ: | 80 ~ 600 گرم در متر مربع | عرض کاغذ حداکثر: | 1150 میلی متر |
|---|---|---|---|
| وزن کل: | 1350 کیلوگرم | سرعت انتقال: | 25 - 80 متر در دقیقه |
| حداکثر قطر عقب: | 1500 میلی متر | پهنای پوشش: | 2000 میلی متر |
| دستگاه چرخان: | با استفاده از چرخش 90 درجه الکتریکی | کمربند: | پی وی سی |
| برجسته کردن: | 24 موقعیت سیستم پوشش چرخش,سیستم پوشش چرخش با بازیابی مواد,سفارشی چک نوزل پوشش چرخش |
||
توضیحات محصول

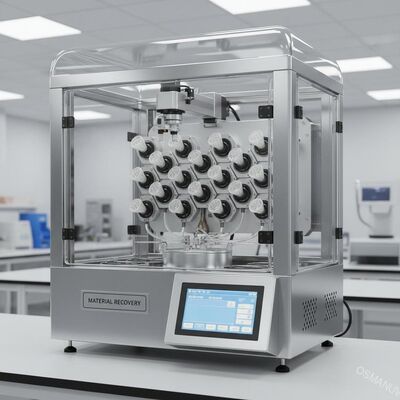

24 موقعیت سیستم پوشش چرخش با بازیابی مواد هوشمند
خلاصه ی محصول
این پوشش اسپین ۲۴ ایستگاهی که مواد را صرفه جویی می کند، برای به حداقل رساندن ضایعات photoresist، polyimide، یا محلول پیشگام در خطوط پوشش با بهره وری بالا طراحی شده است.بر خلاف پوشش های معمولی که مایعات اضافی را دور می اندازند، سیستم ما ادغام بازیافت جدا کردن لبه های لبه (EBR) قابل تنظیم، خطوط توزیع کم حجم مرده و منطق بهینه سازی قبل از خیس برای کاهش مصرف مواد 25-40٪.
هرکدام از 24 ایستگاه با نظارت مستقل در حلقه بسته از استفاده از محلول کار می کنند. ماشین حداقل حجم مورد نیاز برای پوشش یکنواخت را یاد می گیرد.سپس به طور خودکار مقدار توزیع را برای هر بستر تنظیم می کند.در ترکیب با کاسه های بازیافت محلول قابل سفارشی، این سیستم بیش از 85٪ مواد شیمیایی را برای فیلترسازی مجدد یا دفع جمع آوری می کند، که به طور قابل توجهی هزینه مالکیت را کاهش می دهد.
تمام 24 ایستگاه توسط یک PLC + HMI مرکزی کنترل می شوند، و واحد از سفارشی سازی دستور العمل در هر ایستگاه پشتیبانی می کند - اجازه مواد مختلف، منحنی های چرخش،و استراتژی های صرفه جویی در ایستگاه های مجاور به طور همزمان.
پارامترهای فنی
| پارامتر | ارزش استاندارد | محدوده قابل تنظیم (فوکس صرفه جویی در مواد) |
|---|---|---|
| تعداد ایستگاه ها | 24 | 12 / 16 / 24 / 32 (تخصیص پذیر) |
| حداکثر اندازه ی بستر | قطر 200 میلی متر یا مربع 156 × 156 میلی متر | 50 - 300 میلی متر (چک قابل تنظیم برای از دست دادن لبه های پایین) |
| محدوده سرعت چرخش | 0 - 6000 دور در دقیقه | 0-8000 دور در دقیقه (سرعتی نرم با اتلاف کم) |
| میزان صرفه جویی در مواد | متوسط ۳۰ درصد | 10٪ - 50٪ (منطق توزیع قابل تنظیم) |
| حداقل حجم توزیع در هر بستر | 1.5 میلی لیتر (برای وافرهای 150 میلی متری) | 0.5 - 5 میلی لیتر (طراحی نوزل قابل تنظیم) |
| حجم مرده در مسیر مایع | < 0.3 میلی لیتر | < 0.1 میلی لیتر (توب و شیر سفارشی) |
| حالت صرفه جویی در حلال EBR | فقط برش استاندارد لبه | الگوی EBR تعریف شده توسط کاربر (تخصیص پذیر) |
| یکنواختی پوشش | < ± 3٪ @ 3000 دور در دقیقه | ±2٪ با سرعت چرخش کم و صرفه جویی در مواد |
| بهره وری جمع آوری زباله های شیمیایی | 85 درصد | تا 92٪ (قوری سفارشی با طراحی تخلیه) |
| هشدار بازپرداخت مواد شیمیایی | راهنما | پر کردن اتوماتیک با ردیابی مصرف (تخصیص پذیر) |
| منبع برق | 400 ولت / 50 هرتز / 3P | 208 ولت - 480 ولت (تخصیص پذیر) |
| اثر اثر ماشینی (W × D × H) | ۲۱۰۰ × ۱۲۰۰ × ۱۹۰۰ میلی متر | عرض/عمق قابل تنظیم برای اتاق تمیز |
ادغام خط تولید
هنگامی که در یک خط پوشش مواد کارآمد ادغام می شود، پوشش دهنده اسپین 24 ایستگاه با:
- سیستم توزیع مواد شیمیایی با حجم کم- 1 تا 12 بطری با < 0.5 میلی لیتر باقی مانده در هر بطری
- ایستگاه پیش خیس- استفاده از حلال بازیافت شده برای زیرپوش های قبل از مرطوب شدن (از مواد تازه صرفه جویی می کند)
- پوشش دهنده اسپین 24 ایستگاه- واحد اصلی با کاسه های صرفه جویی در مواد
- از بینبردار گره های لبه ای (EBR) با بازیابی حلال-عرض برش و سرعت قابل تنظیم
- پخت و خنک کردن پس از پوشش- اختیاری
- واحد بازیافت مواد شیمیایی- تصفیه + مخلوط مجدد برای لایه های غیر حیاتی
- گاز خروجی با تله تهویه محلول- بازیافت حلال تبخیر شده (> 70٪)
برنامه های کاربردی هدف
- پوشش ضد نور نیمه هادی- فابریکهای حساس به هزینه (حافظه، منطق، دستگاه های قدرت)
- سلول های خورشیدی پرووسکیتی- راه حل های پیشرو گران قیمت (Pb، هالاید های آلی)
- لایه تزریق سوراخ OLED/QLED- پیدوت: پی اس اس یا جوهر پلیمر
- خطوط آزمایشی تحقیق و توسعه- در صورتی که مقدار مواد محدود باشد
- MEMS و مایکرو فلوئیدیک- SU-8، BCB، و سایر پلیمرهای گران قیمت
- پوشش باتری لیتیوم- صرفه جویی در خمیر بر روی جدا کننده یا الکترود
- هر خط تولید که هزینه پوشش شیمیایی > 100 دلار در لیتر باشد
سفارشی سازی برای حداکثر صرفه جویی مواد
این پوشش 24 ایستگاهی بسیار قابل تنظیم است تا بهترین اقتصاد مواد اولیه را به دست آورد:
- نوع نوزل تزریق- سوزن، شکاف، یا اسپریقابل تنظیم برای مطابقت با لزگی محلول
- منطق حجم توزیع- یادگیری ثابت، پویا یا با کمک هوش مصنوعی
- الگوی حذف حاشیه (EBR)- موقعيت، عرض، سرعت وبازیافت محلول روشن/ خاموش
- طراحی تخلیه کاسه- سوراخ صاف در مقابل لبه دار - بر میزان بازیابی تاثیر می گذارد
- سیستم بازیابی حلال- تقطیر یکپارچه یا طبل جمع آوری ساده
- مواد خط شیمیایی- PP، PTFE، یا فولاد ضد زنگ (از دست دادن جذب جلوگیری می کند)
- شستشوی پشت- اختیاری، با نوزل کم جریان اختصاصی
- برنامه پیش خیس- نوع حلال، حجم، سرعت چرخشکاملا قابل تنظیم در هر ایستگاه
- گزارش دهی- استفاده از مواد در هر شیفت / هفته - داشبورد قابل تنظیم
"هر قطره مواد شیمیایی محاسبه می شود - و هر روش صرفه جویی را می توان به روش شما اختصاص داد".
ویژگی های صرفه جویی در مواد
- تشخیص هوشمند کمترین حجم- به طور خودکار کاهش می دهد توزیع با 5 درصد مراحل تا زمانی که یکپارچگی شکست می خورد
- ردیابی گازهای گلخانه ای- نمایش در زمان واقعی مواد ذخیره شده در هر 1000 زیربنای
- انبوه مایع کم حجم مرده- < 0.3 میلی لیتر کل باقیمانده (مضاد های استاندارد: 2-5 میلی لیتر)
- حلقه بازیافت حلال EBR- محلول استفاده شده از لوله های حاشیه ای که فیلتر شده و دوباره برای قبل از رطوبت استفاده می شود
- کالیبراسیون ایستگاه های فردی- هر حجم نوزل می تواند به طور جداگانه برش داده شود
- هشدارها برای توزیع بیش از حد- اگر استفاده از مواد شیمیایی از آستانه دستور العمل >15٪ بیشتر باشد، خط را متوقف می کند
- بهینه سازی چک خلاء- به حداقل رساندن منطقه محرومیت لبه، صرفه جویی در مواد بر روی زیربناهای بزرگ
- گیرنده قطره نود- از کاهش یک بار در طول شاخص جلوگیری می کند
پشتیبانی و خدمات
- بازرسی رایگان صرفه جویی در مواد- ما زباله های فعلی شما را تجزیه و تحلیل می کنیم و احتمال صرفه جویی را تخمین می زنیم
- پشتیبانی از راه دور 24/7- برای تنظیم و ذخیره منطق
- کالیبراسیون در محل- اختیاری (2 روز) ، شامل حجم نوزل و الگوی EBR
- گارانتی 12 ماهه- تا 24 ماه تمدید می شود اگر اطلاعات پس انداز ماهانه را با ما به اشتراک بگذارید
- قطعات یدکی- برنامه ارسال سریع برای نوزل ها، شیرها و لوله
- به روز رسانی نرم افزار- الگوریتم های جدید صرفه جویی که برای دو سال رایگان ارائه می شود
بسته بندی و حمل
| ماده | روش |
|---|---|
| بسته بندی | بسته بندی سازگار با مواد شیمیایی + خشک کننده + جعبه چوب پلائیوی فومیگ |
| حفاظت از مسیر مایعات | با N2 پاک شده و برای جلوگیری از خشک شدن بقایای آن پوشانده شده است. |
| مدت حمل و نقل | FOB / CIF / EXW (شانگهای / شنژن) |
| زمان پیشرو | ۴۵ - ۵۵ روز کاری (بر حسب نیاز: ۱۵ روز) |
| حمل و نقل | کانتینر 40 فوت HC (یک واحد) یا حمل و نقل هوایی برای سفارشات فوری |
| اسناد | اعلامیه CE، گزارش اعتباربخشی صرفه جویی در مواد، راهنمای نگهداری |
پرسش های مکرر
سوال1: ماشین دقیقاً چگونه در مقایسه با یک پوشش اسپین استاندارد مواد را ذخیره می کند؟
جواب: سه راه:کمترین تخفیف ممکن(تخصیص بر اساس مواد) 2استفاده مجدد از حلال EBRبرای قبل از خیس شدن و 3لوله کشی با حجم کم(هیچ ماده شیمیایی در لوله های طولانی باقی نمی ماند).
س2: آیا می توانم از همان دستور کار سفارشی صرفه جویی در تمام 24 ایستگاه استفاده کنم؟
جواب: بله - یا می توانیدبرای هر ایستگاه سفارشی کنیدمثال: ایستگاه 1-6 از مقاومت کم هزینه بدون اولویت صرفه جویی استفاده می کند، ایستگاه 7-24 از مقاومت گران قیمت با صرفه جویی تهاجمی استفاده می کند.
