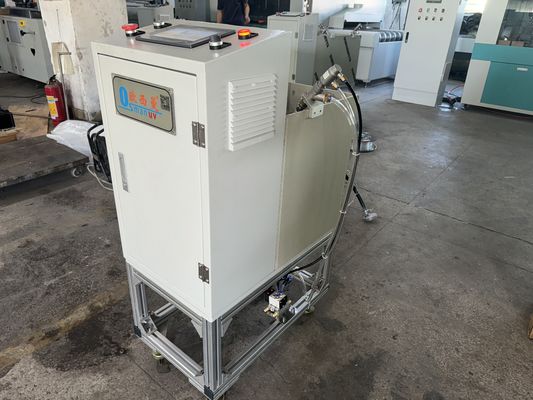

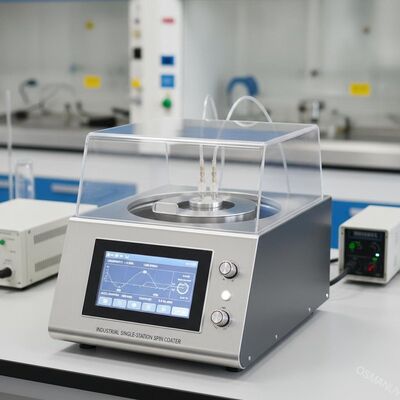

دستگاه اسپین کوتر تک ایستگاهی صنعتی با یکنواختی ±1% – کنترل شتاب و دیسپنس قابل تنظیم
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | OSMANUV |
| گواهی: | ISO9001 |
| شماره مدل: | مشخصات |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | بسته بندی چوب |
| زمان تحویل: | 30-45 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | مذاکره |
|
اطلاعات تکمیلی |
|||
| وضعیت: | جدید | نوع رانده: | برقی ، دیگر ، مکانیکی |
|---|---|---|---|
| مواد بسته بندی: | چوب ، پلاستیک ، فلز ، کاغذ ، شیشه | نوع بسته بندی: | مورد ، کارتن ، فیلم ، بسته چوبی ، کیف |
| گارانتی: | 1 سال، یک سال، 12 ماه | رنگ: | شما می توانید تصمیم بگیرید، رنگین کمان و غیره، طلایی، سفارشی، برش |
| استفاده: | دستگاه پوشش نقطه ای UV، چاپ دیجیتال محافظت می کند | مواد: | PP، مواد لیزری خود چسب، شیشه بطری، فلز، پی وی سی |
| برجسته کردن: | دستگاه اسپین کوتر صنعتی با یکنواختی ±1%,دستگاه اسپین کوتر تک ایستگاهی با شتاب قابل تنظیم,دستگاه پوشش دهی قالب خمیر با کنترل دیسپنس,single-station spin coater customizable acceleration,pulp molding coating machine dispense control |
||
توضیحات محصول
دستگاه اسپین کوتر تک ایستگاهی صنعتی با یکنواختی ±۱٪ – کنترل شتاب و دیسپنس قابل تنظیم
توضیحات محصول
این اسپین کوتر تک ایستگاهی برای لایهنشانی دقیق و یکنواخت فوتورزیست، پلیمرها، مواد سل-ژل، نانوذرات و سایر مایعات کاربردی بر روی زیرلایههایی از قطعات کوچک تا ویفرهای ۸ اینچی طراحی شده است. این سیستم از یک موتور DC بدون جاروبک با پایداری بالا با پروفایلهای سرعت و شتاب قابل برنامهریزی استفاده میکند که نتایج لایهنشانی فیلم نازک تکرارپذیر را تضمین میکند. ایدهآل برای تحقیق و توسعه نیمههادیها، ساخت MEMS، سلولهای خورشیدی پروسکایتی و کاربردهای پوشش نوری. سیستم کاملاً قابل تنظیم است در اندازه چاک، جنس کاسه، مشخصات موتور و ماژولهای گرمایش یا پخت UV اختیاری.
ترکیب خط تولید
-

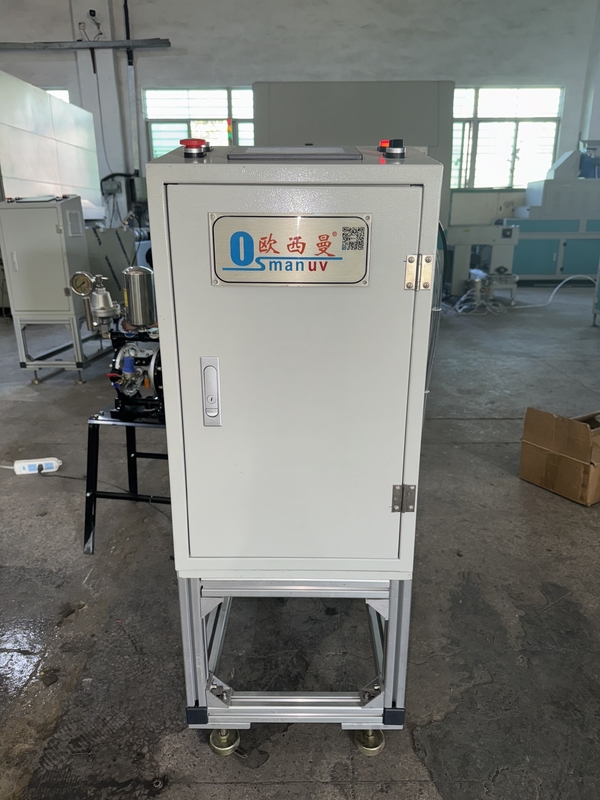

واحد اصلی اسپین کوتر (طراحی تک کاسه)
-
چاک خلاء با کیت آداپتور زیرلایه
-
کنترلر دیجیتال قابل برنامهریزی (صفحه نمایش لمسی HMI)
-
پمپ خلاء بدون روغن (≥۶۰ لیتر در دقیقه)
-

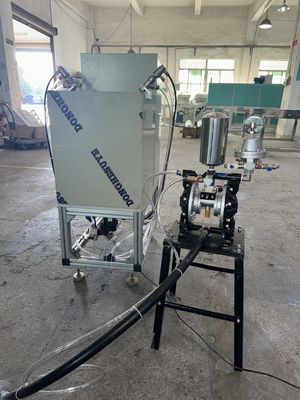

سیستم دیسپنس خودکار یا دستی (سرنگ/نازل)
-
مونتاژ پورت اگزوز و تخلیه
-
ورودی گاز نیتروژن برای محافظت از سیل موتور
-
اختیاری: هات پلیت / ماژول پخت UV یکپارچه
پارامترهای فنی
| پارامتر | محدوده استاندارد | گزینه قابل تنظیم |
|---|---|---|
| اندازه زیرلایه | ۱۰ میلیمتر – ۲۰۰ میلیمتر (۸ اینچ) | ✅ تا ۴۵۰ میلیمتر (۱۸ اینچ) |
| محدوده سرعت چرخش | ۱۰۰ – ۱۲۰۰۰ دور در دقیقه | ✅ تا ۱۵۰۰۰ دور در دقیقه |
| دقت سرعت | ±۱ دور در دقیقه | ✅ ±۰.۱ دور در دقیقه |
| محدوده شتاب | ۱۰۰ – ۳۰۰۰۰ دور در دقیقه بر ثانیه | ✅ قابل برنامهریزی در هر بخش |
| نوع موتور | DC بدون جاروبک | ✅ گزینه موتور سروو |
| جنس کاسه / محفظه | پلیپروپیلن طبیعی | ✅ PTFE / فولاد ضد زنگ / آلومینیوم |
| ذخیره برنامه | ۱۲ برنامه، هر کدام ۶ بخش | ✅ ۲۰۰ برنامه، هر کدام ۴۰ بخش |
| محدوده زمان چرخش | ۱ – ۹۹۹ ثانیه | ✅ تا ۴۵ ساعت در هر مرحله |
| نیاز به خلاء | ۲۵ – ۲۸ اینچ جیوه | ✅ سطح خلاء قابل تنظیم |
| تزریق نیتروژن | ۶۰ – ۷۰ PSIG | ✅ CDA یا گاز بیاثر |
| منبع تغذیه | ۲۲۰ ولت / ۵۰-۶۰ هرتز / تک فاز | ✅ ۱۱۰ ولت / ۳۸۰ ولت موجود است |
کاربرد
-
نیمههادی و MEMS– پوشش فوتورزیست برای لیتوگرافی
-
سلولهای خورشیدی پروسکایتی و ارگانیک– لایهنشانی فیلم نازک
-
پوششهای نوری– لایههای ضد بازتاب و فیلتر
-
دستگاههای پزشکی زیستی– بیوپلیمر
-
گرافن و مواد دوبعدی– پوشش پراکنده یکنواخت
-
OLED و نقاط کوانتومی– لایهنشانی لایه گسیلنده
-
پوشش شیشه و سرامیک– سل-ژل و لایههای محافظ
سفارشیسازی
ما ارائه میدهیم سفارشیسازی کامل شامل:
-
اندازه و شکل چاک خلاء (گرد / مربع / قطعه، ۳ میلیمتر تا ۴۵۰ میلیمتر)
-
جنس کاسه: PTFE، تفلون®، فولاد ضد زنگ، یا آلومینیوم برای مقاومت شیمیایی
-
ارتقاء موتور: موتور سروو با دقت بالاتر و محدوده سرعت گستردهتر
-
ماژولهای یکپارچه: هات پلیت (تا ۳۰۰ درجه سانتیگراد)، پخت UV (LED ۳۶۵ نانومتر/۳۹۵ نانومتر)
-
سیستم دیسپنس خودکار: پمپ سرنگ قابل برنامهریزی یا نازل اسپری
-
سیستم اگزوز: استخراج بخارات شیمیایی فعال با فیلتر HEPA
-
نرمافزار: مدیریت دستور پخت سفارشی، ثبت دادهها و کنترل از راه دور
-
کاسههای متعدد برای تعویض سریع مواد بدون آلودگی متقابل
ویژگی
-
یکنواختی ضخامت فیلم ±۱٪ در کل زیرلایه
-
شتاب آنی تا ۳۰۰۰۰ دور در دقیقه بر ثانیه برای پروفایلهای پوشش تیز
-
PLC صفحه لمسی با نمایش سرعت و زمان در لحظه
-
قفل خلاء – در صورت افت خلاء زیر آستانه به طور خودکار متوقف میشود
-

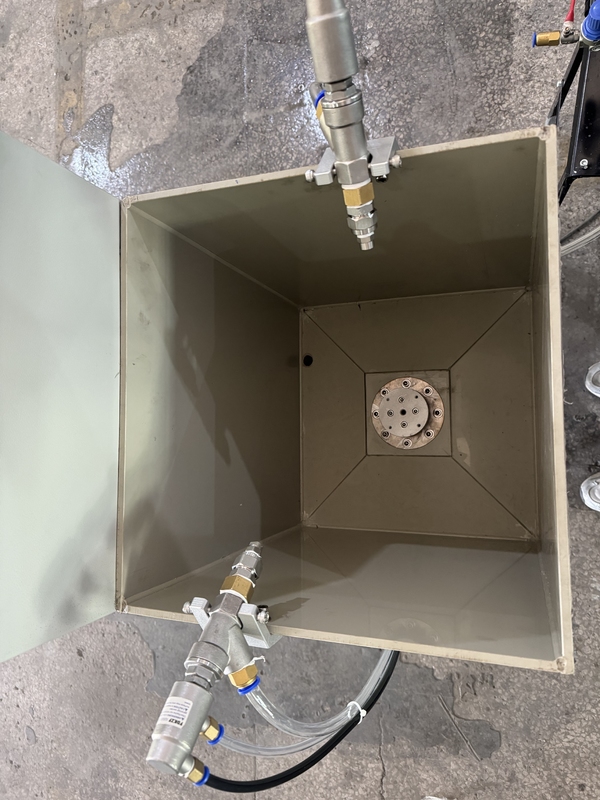

طراحی کاسه ضد چکه و مقاوم در برابر پاشش
-
تزریق نیتروژن عمر موتور را افزایش داده و از پوششهای حساس محافظت میکند
-
فضای کم رومیزی باعث صرفهجویی در فضای آزمایشگاه میشود
-
ساختار ایمن ESD برای مواد الکترونیکی حساس
پشتیبانی و خدمات
-
تست نمونه پوشش رایگان با گزارش یکنواختی دقیق
-
نصب در محل و آموزش اپراتور (اختیاری)
-
۲۴ ماه گارانتی موتور و کنترلر
-
پشتیبانی فنی از راه دور مادامالعمر از طریق تماس تصویری / ایمیل
-
کیت قطعات یدکی شامل (سیلهای خلاء، اورینگها، فیوزها)
-
ساخت چاک سفارشی برای زیرلایههای غیر استاندارد
بستهبندی و حمل و نقل
-
بستهبندی: فوم ضد الکتریسیته ساکن + کیسه وکیوم شده + جعبه تخته چندلا صادراتی تقویت شده
-
حمل و نقل: FOB شانگهای / شنژن / گوانگژو
-
زمان تحویل: ۱۰ – ۲۵ روز کاری (بسته به سطح سفارشیسازی)
-
روشهای حمل و نقل: حمل و نقل هوایی (برای واحدهای کوچک)، حمل و نقل دریایی (برای سیستمهای صنعتی)، پیک سریع (DHL/FedEx)
سوالات متداول
سوال ۱: آیا میتوانید چاک را برای یک زیرلایه مربع غیر استاندارد (۱۰۰ میلیمتر در ۱۰۰ میلیمتر) سفارشی کنید؟
پاسخ: بله. ما کاملاً سفارشی میکنیم هر شکل و اندازه چاک، از جمله مربع، مستطیل و قطعات نامنظم تا ۴۵۰ میلیمتر.
سوال ۲: حداقل و حداکثر ضخامت پوشش قابل دستیابی چقدر است؟
پاسخ: معمولاً ۰.۱ میکرومتر تا ۲۰۰ میکرومتر بسته به ویسکوزیته ماده و سرعت چرخش. ما میتوانیم پروفایلهای چرخش را برای بهینهسازی ضخامت برای ماده پوشش خاص شما سفارشی کنیم.
سوال ۳: آیا این اسپین کوتر با مواد با ویسکوزیته بالا مانند فوتورزیست غلیظ کار میکند؟
پاسخ: بله. گزینه موتور سروو گشتاور بالاتری را برای مواد غلیظ فراهم میکند. ما همچنین میتوانیم نازل دیسپنس و تاخیر پیش از چرخش را سفارشی کنیم.
