فرش چرخش 24 ایستگاه کاملا اتوماتیک با سرعت چرخش و سرعت چرخش قابل تنظیم برای یکپارچگی بالا و صفر آلودگی متقابل
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | OSMANUV |
| گواهی: | ISO9001 |
| شماره مدل: | مشخصات |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | بسته بندی چوب |
| زمان تحویل: | 30 روز |
| قابلیت ارائه: | مذاکره |
|
اطلاعات تکمیلی |
|||
| دوام پوشش: | ماندگاری بالا | منبع نور: | نور IR |
|---|---|---|---|
| استفاده: | چاپگر کاغذ چاپگر لیبل چاپگر کارت چاپگر | ضخامت پوشش: | قابل تنظیم |
| مدل: | OSM-XT-450T | ظرفیت تولیدی: | 4800pcs/8h |
| نکات کلیدی فروش: | پوشش قالب بندی شده از پالپ | قدرت کار: | 2.4 کیلو وات |
| برجسته کردن: | پوشش دهنده اسپین کاملا اتوماتیک,۲۴ ایستگاه پوشش دهنده پولپ مولدی,پوشک چرخش قابل تنظیم |
||
توضیحات محصول

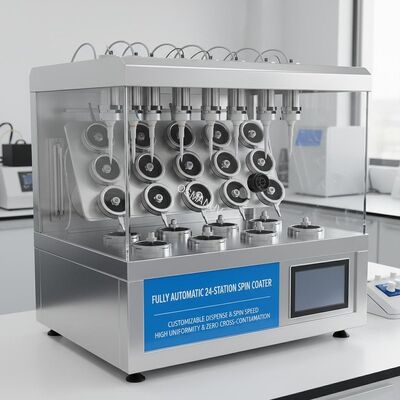

پردازنده کاملا اتوماتيك 24 چرخش براي تحقیق و توسعه تا توليد
اينپوشش دهنده اسپین 24 ایستگاهطراحی شده است برای خودکار، بالا-سرعت رطوبت فیلم نازک. هر یک از 24 موقعیت پوشش مستقل می تواند با سبسترات تا 200 میلی متر قطر (یا 156 × 156 میلی متر مربع) بارگذاری شود.سيستم به صورت متوالي به طور کامل توزیع، شتاب، چرخش نگه داشتن، و برداشتن حاشیه-شاعله مراحل از طریق یکپایگاه داده دستور العمل قابل تنظیم.
مزیت های اصلی

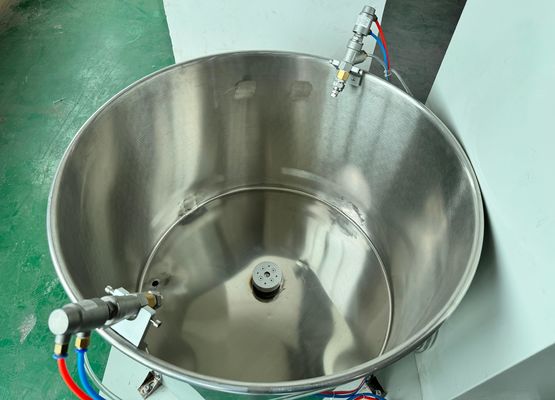

- صفر آلودگی متقابل- کاسه های جداگانه و خروجی برای هر ایستگاه
- یکنواختی بالا< ± 3٪ در 3000 دور در دقیقه در تمام ایستگاه ها
- سفارشی سازی کامل- مواد زیربنایی (Si، شیشه، پلیمر، فلز) ، پاکسازی گاز (N2، هوای خشک تمیز) و مراحل شستشوی پس از چرخش
پارامترهای فنی
| پارامتر | ارزش استاندارد | محدوده قابل تنظیم |
|---|---|---|
| تعداد ایستگاه ها | 24 | 12 / 16 / 24 / 32 (تخصیص پذیر) |
| حداکثر اندازه ی بستر | قطر 200 میلی متر یا مربع 156 × 156 میلی متر | 50 تا 300 میلی متر (چک قابل تنظیم) |
| محدوده سرعت چرخش | 0 - 6000 دور در دقیقه | 0 - 10000 دور در دقیقه |
| دقت سرعت | ±1 دور در دقیقه | ... |
| شتاب چرخش | 200 تا 10000 دور در ثانیه | قابل تنظیم تا 20000 rpm/s |
| یکنواختی پوشش | < ± 3٪ @ 3000 دور در دقیقه | ±2٪ در دسترس |
| گاز های فرآوری | 1 کانال (N2) | 2 - 4 کانال گاز (تخصیص پذیر) |
| انواع پرداخت | ثابت / پویا | حداکثر 3 مرحله در هر دستور کار |
| جریان گازی در هر ایستگاه | ۴۵ متر در ساعت | 30 تا 80 متر3/ساعت (تخصیص پذیر) |
| محیط زیست | کلاس 10 با اتاق تمیز سازگار است | گزینه کلاس 1 |
| منبع برق | 400 ولت / 50 هرتز / 3P | 208 ولت - 480 ولت (تخصیص پذیر) |
| ابعاد ماشین (W × D × H) | ۲۱۰۰ × ۱۲۰۰ × ۱۹۰۰ میلی متر | عرض/عمققابل تنظیم |

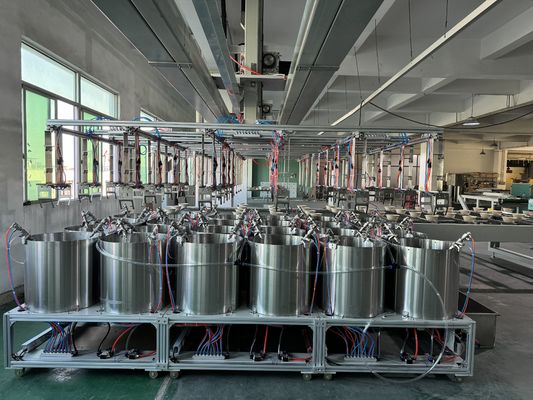

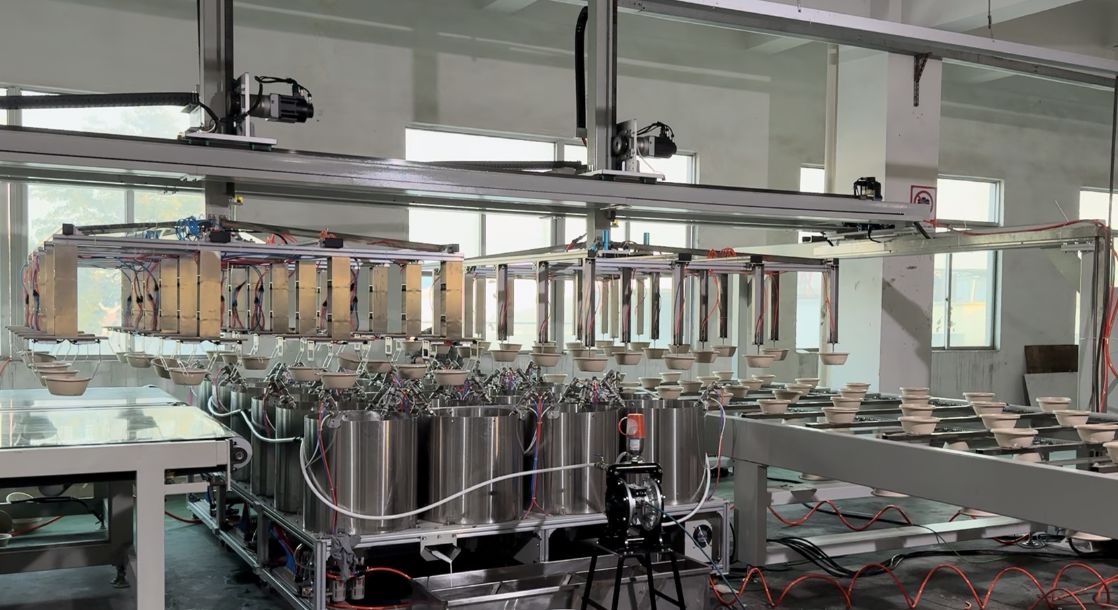

ادغام خط تولید
هنگامی که در یک خط پوشش ادغام شده است، پوشش دهنده اسپین 24 ایستگاه به طور معمول با:
- بارگیری / تخلیه(از مجله به مجله یا از کاسه به کاسه)رابط سفارشی
- ایستگاه پیش تراز- جهت گیری لبه / شکاف اختیاری
- پوشش دهنده اسپین 24 ایستگاه- واحد اصلی
- از بین بردن حاشیه ها (EBR)- ایستگاه یکپارچه یا جداگانه
- صفحه پخت و پز بعد از پوشش- صفحه گرم یا IR (برنامه گذاری)
- ایستگاه خنک کننده- فعال یا منفعل
- سیستم مرکزی توزیع مواد شیمیایی- 1 تا 12 بطری با پر کردن خودکار
- سیستم بازیابی گازهای خروجی و حلال- قابل تنظیم برای photoresist، PI، PMMA، و غیره
درخواست ها
- نیمه هادی- پوشش ضد نور (i-line، KrF، ArF)
- سلول های خورشیدی پرووسکیتی- جمع آوری یکنواخت در مناطق بزرگ
- OLED / QLED- لایه های تزریق سوراخ / انتقال
- MEMS و مایکرو فلوئیدیک- SU-8، PDMS، پوشش های پلیمر
- خط آزمایشی تحقیق و توسعه- توسعه فرایندهای چند سوبسترات
- زیربناهای شیشه ای / سفیر / سرامیکی- مسطح سازی سطح
- باتری لیتیوم- پوشش خمیر بر روی جدا کننده یا الکترود
گزینه های سفارشی سازی
اين24 ایستگاه اسپین کوتر بسیار قابل تنظیم استدر جنبه های زیر:
- اندازه و شکل بستر- گرد، مربع، مستطیل، یا برش سفارشی
- طراحی چاک- خلاء، کلیمپ مکانیکی، یا چک الکتروستاتیک
- مواد کاسه- PP، PVDF، PTFE، یا فولاد ضد زنگ (برای حلال های تهاجمی)
- نوزل های توزیع کننده- تا 3 نوزل مستقل در هر ایستگاهحرکت XY قابل تنظیم
- گاز های فرآوری- N2، هوای خشک تمیز، Ar، یا گاز تشکیل دهنده
- شستشوی پشت و برداشتن لبه ها- قابل برنامه ریزی
- کتابخانه دستور العمل- ذخیره سازی نامحدود برای 1000+ دستور العمل سفارشی
- رابط- SMEMA، SECS/GEM، OPC-UA، یا Modbus TCP
- امنیت- پیکربندی ضد انفجار برای حلال های قابل احتراق
ویژگی های کلیدی
- نظارت مستقل ایستگاه- هر ایستگاه روند ضخامت فیلم و سابقه هشدار را دنبال می کند
- قفل فعال پوشش- از کار کردن در صورت باز کردن پوشش کاسه جلوگیری می کند
- گیرنده قطرات محلول- فرکانس نگهداری را کاهش می دهد
- دانلود سریع دستور-<1 ثانیه برای تغییر تمام 24 ایستگاه
- ثبت اطلاعات- صادرات CSV در هر ایستگاه (سرعت چرخش در مقابل زمان)
- طراحی لرزش کم- < 0.5 μm/s2 در حداکثر سرعت
- حالت صرفه جویی در انرژی- سرعت خروجی به طور خودکار در حالت بیکار کاهش می یابد
پشتیبانی و خدمات
- راهنمای نصب از راه دور-تعداد تماس ویدیویی شامل
- پشتیبانی فنی 24/7- تیم مهندسی در خدمت (انگلیسی/چینی)
- آموزش در محل- اختیاری (3 روز)
- گارانتی 12 ماهه- قابل تمدید تا 36 ماه
- در دسترس بودن قطعات یدکی- 5 سال گارانتی
- حمایت از توسعه فرآیند- بهینه سازی نسخه رایگان برای مواد خود را
بسته بندی و حمل
| ماده | روش |
|---|---|
| بسته بندی | خلاء بسته + فوم ضد ایستاتیک + جعبه چوبی (حمايت از خوردگی VCI) |
| مدت حمل و نقل | FOB / CIF / DDP (در زمان پیشنهاد انتخاب کنید) |
| زمان پیشرو | ۴۵ - ۶۰ روز کاری (بر حسب نیاز: ۱۵ روز) |
| حمل و نقل | کانتینر HC 40' (یک واحد در هر کانتینر) یا حمل و نقل هوایی برای سفارشات فوری |
| اسناد | فاکتور تجاری، لیست بسته بندی، اعلامیه CE، راهنمای کار (دیجیتال + چاپ) |
پرسش های مکرر
س1: آیا می توان بستر های مختلف را به طور همزمان در ایستگاه های مختلف پوشش داد؟
ج: بله، هر ایستگاه به طور مستقل کار می کند. به عنوان مثال، ایستگاه 1-6 می تواند وافرهای 4 اینچی را پوشش دهد، در حالی که ایستگاه 7-12 وافرهای 6 اینچی را پوشش می دهد --کاملا قابل سفارشی سازی.
س2: آیا دستگاه از مواد با لزگی بالا (> 1000 cP) پشتیبانی می کند؟
پاسخ: بله. ما ارائه می دهیمقابل تنظیمموتورهای اسپین با سرعت آهسته و چرخش چرخ دنده ای بالا (تا 1.5 N * m) برای photoresist ضخیم یا polyimide.
س3: چه مدت طول می کشد تا از یک مقاومت نور به دیگری تغییر دهید؟
A: با گزینه های اختیاریطراحی کاسه تمیز کننده سریع قابل تنظیم، تغییر < 10 دقیقه در هر ایستگاه. خطوط شیمیایی مرکزی می توانند به طور خودکار شستشو شوند.
